สร้างแผนที่แกนคู่ (แบบเลเยอร์) ใน Tableau
หัวข้อนี้แสดงตัวอย่างวิธีสร้างแผนที่แกนคู่ (แบบเลเยอร์) ใน Tableau แผนที่แกนคู่เป็นแผนที่ที่มีข้อมูลทางภูมิศาสตร์สองชุดที่ซ้อนทับกันอยู่ ตัวอย่างเช่น แผนที่ที่มีการระบายสีของรัฐต่างๆ ของสหรัฐอเมริกาที่มีจุดข้อมูลของแต่ละเมืองซ้อนทับอยู่ด้านบน
การสร้างแผนที่แกนคู่ใน Tableau มีสามวิธี ได้แก่
- ใช้ฟิลด์ “ละติจูด (สร้าง)” และ “ลองจิจูด (สร้าง)” ของ Tableau
- ใช้ฟิลด์ละติจูดและลองจิจูดแบบกำหนดเอง
- ใช้ทั้งฟิลด์ “ละติจูด (สร้าง)” และ “ลองจิจูด (สร้าง)” ของ Tableau ร่วมกับฟิลด์ละติจูดและลองจิจูดแบบกำหนดเอง
โปรดทำตามขั้นตอนด้านล่างเพื่อเรียนรู้วิธีการสร้างแผนที่แกนคู่โดยใช้วิธีดังกล่าว

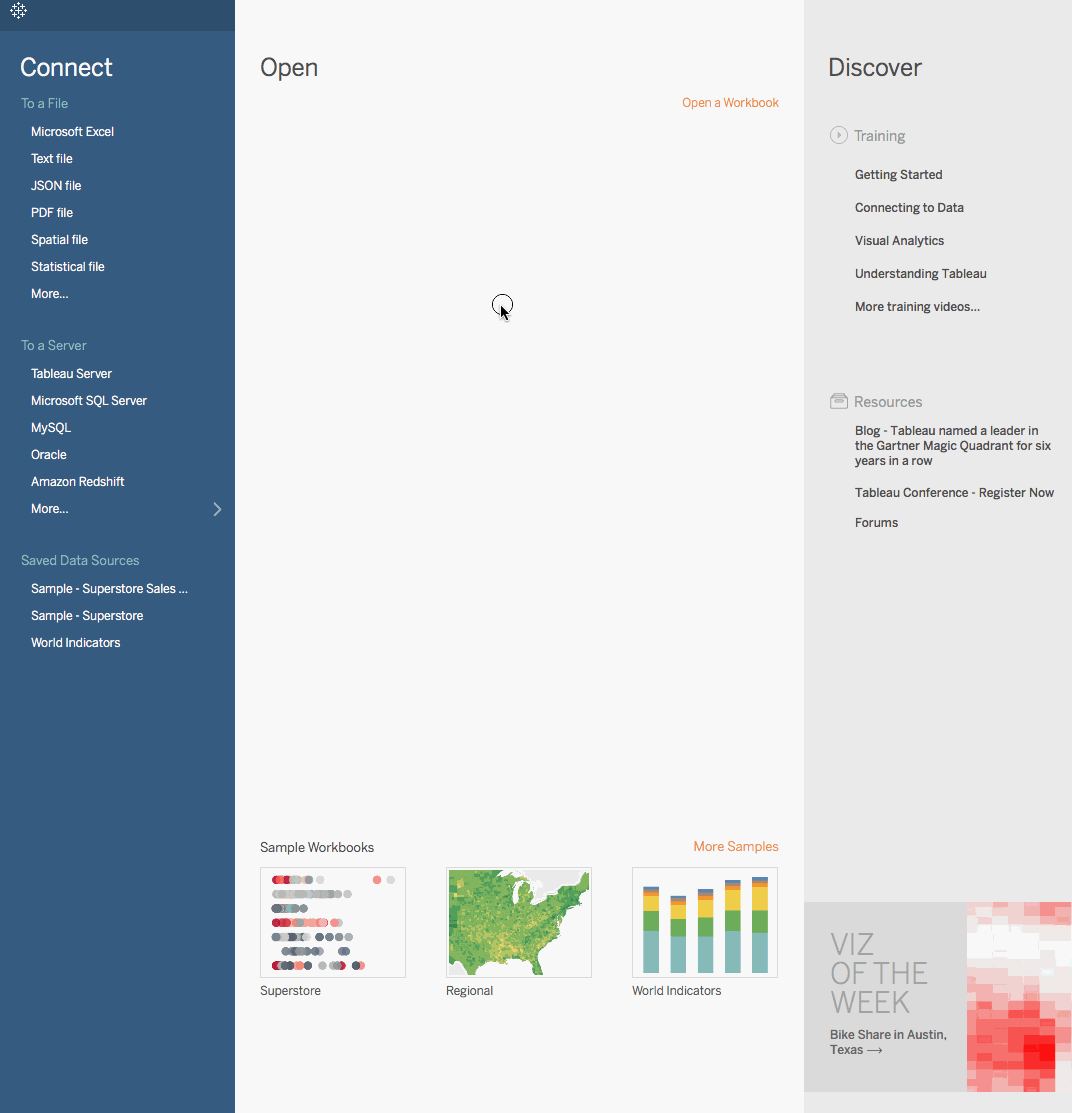

เปิด Tableau Desktop
ในแผง “เชื่อมต่อ” ในส่วน “แหล่งข้อมูลที่บันทึกไว้” ให้เชื่อมต่อกับแหล่งข้อมูล ตัวอย่าง Superstore
ในแผงข้อมูลในส่วนมิติข้อมูล ให้ดับเบิลคลิกที่รัฐ
ระบบจะสร้างมุมมองแผนที่ขึ้น

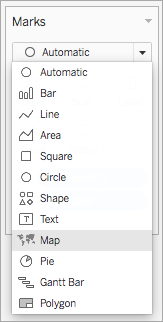

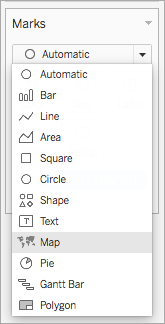

บนการ์ด “เครื่องหมาย” ให้คลิกดรอปดาวน์ประเภทของเครื่องหมาย แล้วเลือกแผนที่
ในแผง ข้อมูล ในส่วน “การวัดผล” ให้ลาก ยอดขาย ไปยัง สี บนการ์ด “เครื่องหมาย”

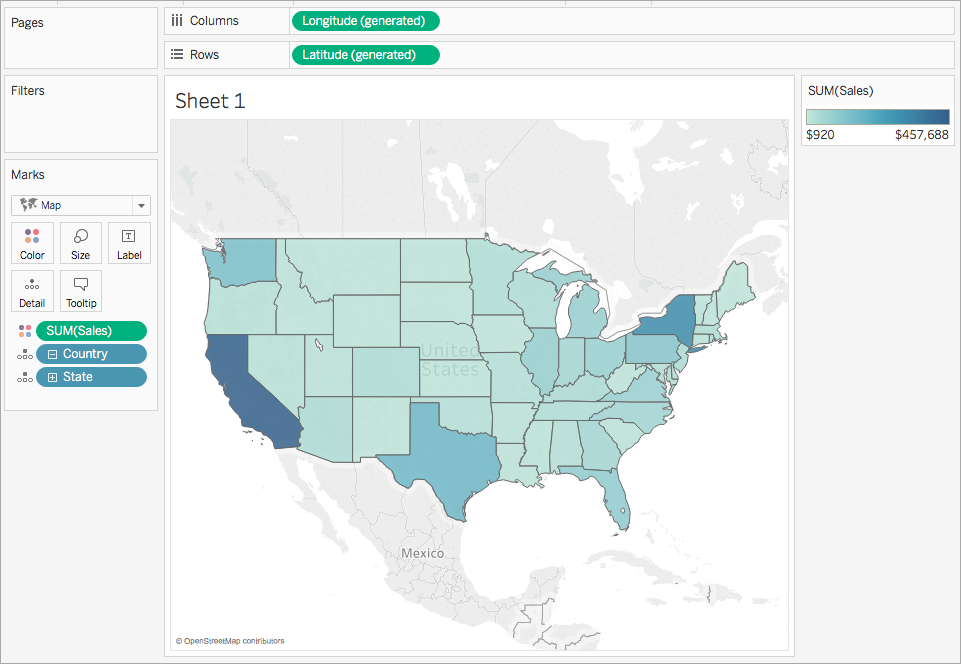

การอัปเดต “แผนที่” เพื่อแสดงผลรวมของยอดขายของแต่ละรัฐ รัฐที่มียอดขายสูงกว่าจะมีสีน้ำเงินเข้มกว่า และรัฐที่มียอดขายน้อยกว่าจะมีสีน้ำเงินอ่อนกว่า

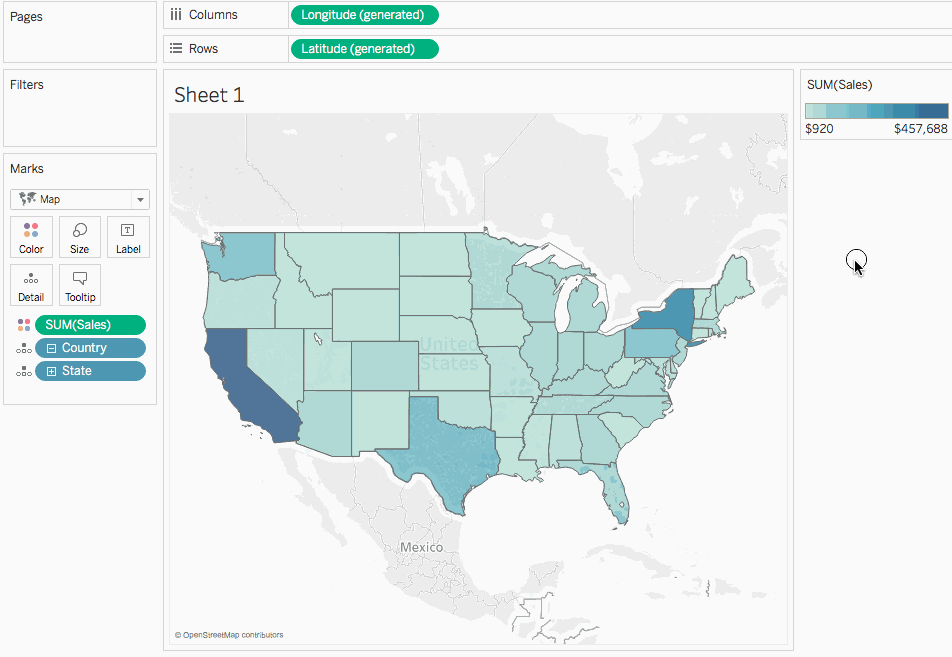

บนแถบ คอลัมน์ ให้กด Control แล้วลาก (กด Command แล้วลากบน Mac) ฟิลด์ ลองจิจูด (สร้าง) เพื่อคัดลอก แล้วนำไปวางทางด้านขวาของฟิลด์ “ลองจิจูด” แรก

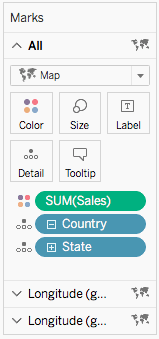

บนการ์ด “เครื่องหมาย” ให้เลือกแท็บลองจิจูด (สร้าง) ด้านบน
ในแผง ข้อมูล ในส่วน “มิติข้อมูล” ให้ลาก ภูมิภาค ไปยัง สี บนการ์ด “เครื่องหมาย”

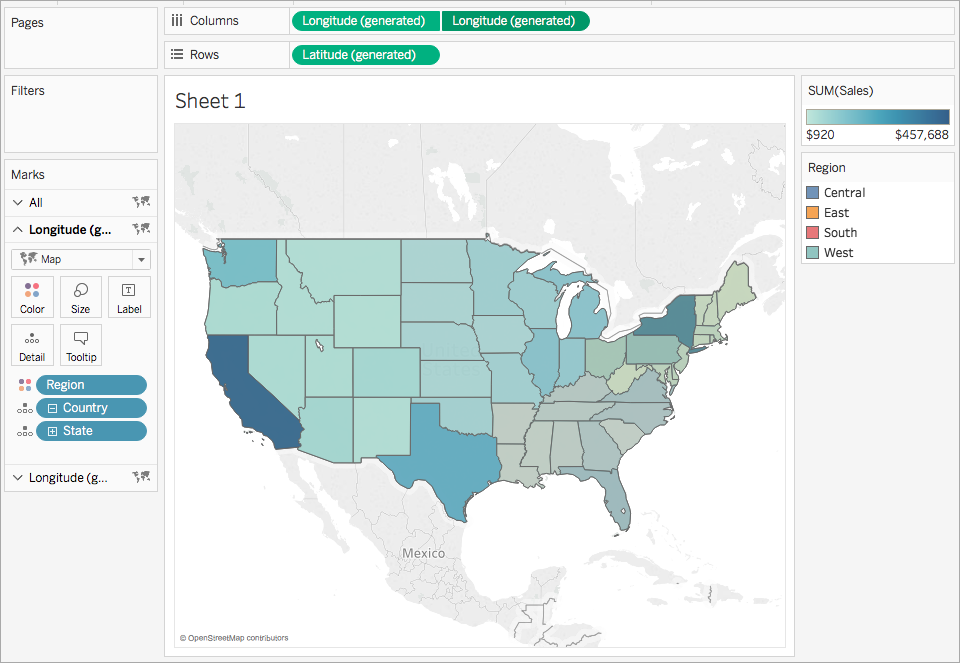

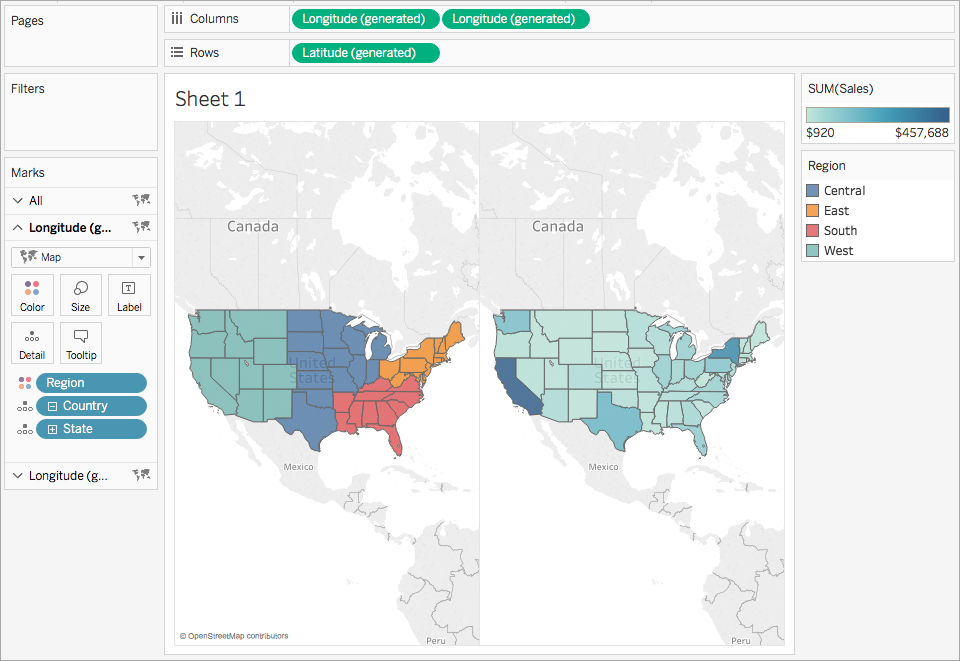

มุมมองแผนที่ทางซ้ายจะอัปเดต
ในแถบ “คอลัมน์” ให้คลิกขวาที่ฟิลด์ลองจิจูด (สร้าง) ที่ด้านขวา และเลือกแกนคู่
ตอนนี้มุมมองแผนที่จะซ้อนทับกัน คุณอาจมองไม่เห็นแผนที่ที่อยู่ด้านล่าง

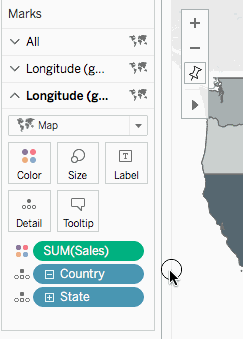

บนการ์ด “เครื่องหมาย” ตรวจสอบให้แน่ใจว่าเลือกแท็บ “ลองจิจูด (สร้าง)” แล้ว จากนั้นคลิก สี > แก้ไขสี
ในกล่องโต้ตอบ “แก้ไขสี” ที่เปิดขึ้น ให้คลิกเมนูดรอปดาวน์ “ชุดสี” แล้วเลือกสีเทา จากนั้นคลิกตกลง
คุณจะเห็นว่ามีการอัปเดตสีของแผนที่
ในการ์ด “เครื่องหมาย” ให้คลิก สี อีกครั้ง

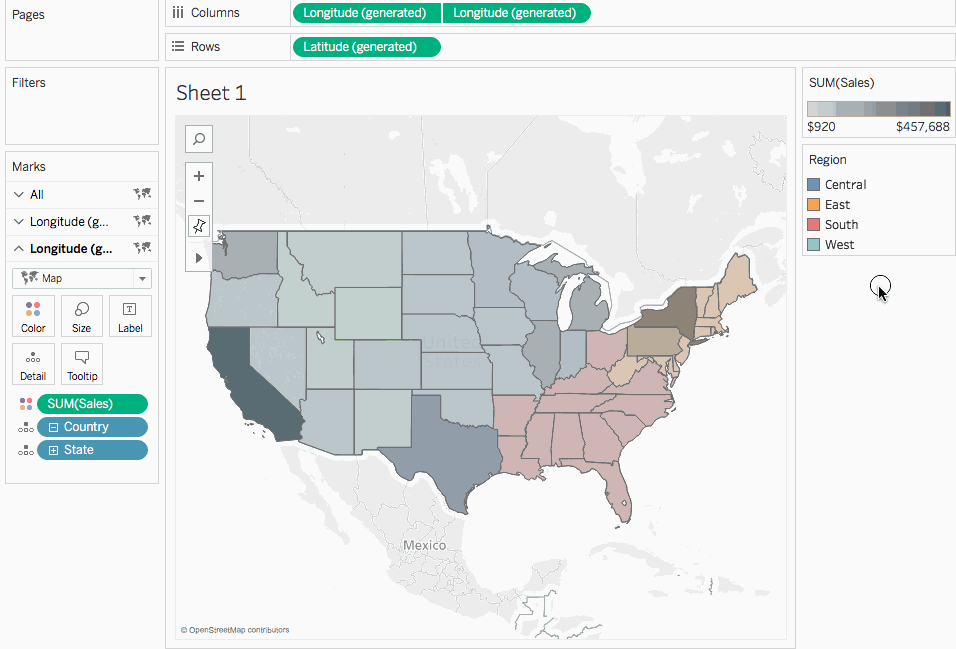

ในกล่องโต้ตอบป็อปอัป “สี” ในส่วน “ความโปร่งแสง” ให้เลื่อนแถบเลื่อนไปประมาณ 75%
ตอนนี้การสร้างแผนที่แกนคู่ (แบบเลเยอร์) ก็เสร็จสมบูรณ์แล้ว สำหรับแต่ละภูมิภาค ตอนนี้คุณจะเห็นว่ารัฐใดมียอดขายมากที่สุด
คำแนะนำ หากต้องการเปลี่ยนให้แผนที่ใดอยู่ด้านบน ให้จัดเรียงฟิลด์ “ลองจิจูด (สร้าง) บนแถบ “คอลัมน์” ใหม่
หากแหล่งข้อมูลของคุณมีฟิลด์ละติจูดและลองจิจูดแบบกำหนดเอง คุณสามารถใช้ฟิลด์เหล่านั้นแทนฟิลด์ “ละติจูด (สร้าง)” และ “ลองจิจูด (สร้าง)” ของ Tableau เพื่อสร้างแผนที่แกนคู่ โปรดทำตามขั้นตอนด้านล่างเพื่อเรียนรู้วิธีการ

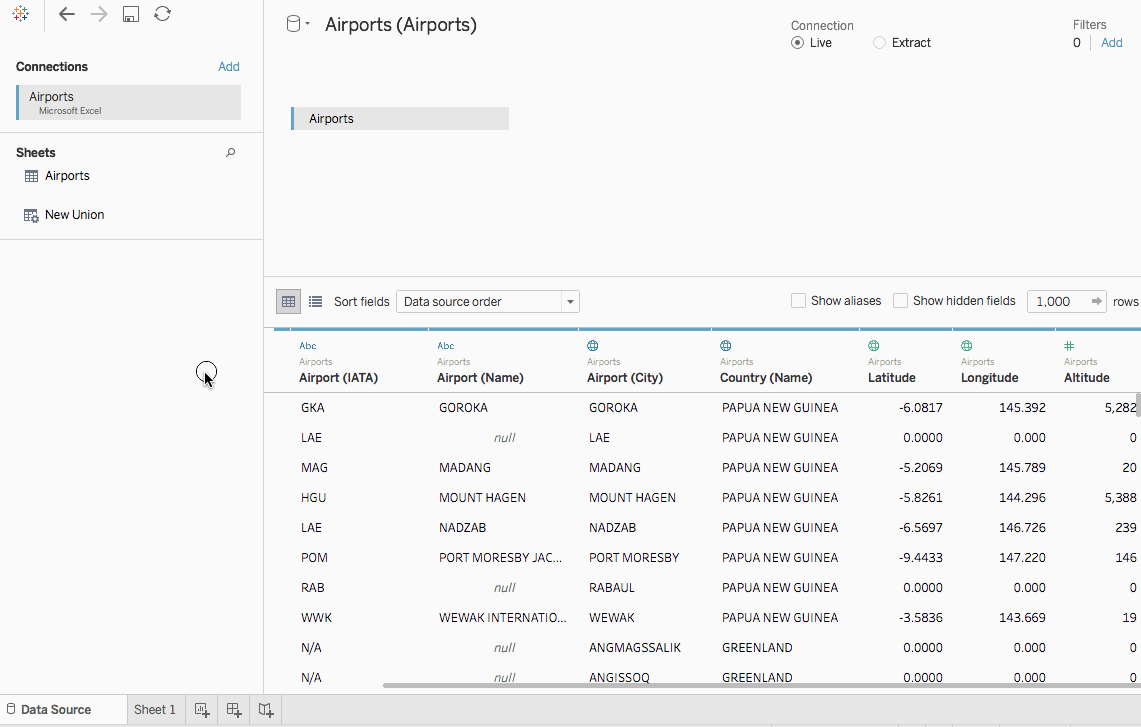

เปิด Tableau และเชื่อมต่อกับแหล่งข้อมูลที่มีค่าละติจูดและลองจิจูดแบบกำหนดเอง
ไปที่เวิร์กชีตใหม่
ในแผง ข้อมูล ให้คลิกขวาที่ฟิลด์ละติจูดแบบกำหนดเอง แล้วเลือก บทบาททางภูมิศาสตร์ > ละติจูด
จำไว้ว่าระบบอาจกำหนดบทบาททางภูมิศาสตร์ของ “ละติจูด” ในฟิลด์นั้นแล้ว
ในแผง ข้อมูล ให้คลิกขวาที่ฟิลด์ลองจิจูดแบบกำหนดเอง แล้วเลือก บทบาททางภูมิศาสตร์ > ลองจิจูด
จำไว้ว่าระบบอาจกำหนดบทบาททางภูมิศาสตร์ของ “ลองจิจูด” ในฟิลด์นั้นแล้ว
ในแผง ข้อมูล ให้ลากฟิลด์ละติจูดแบบกำหนดเองไปยังแถบ แถว
ในแผง ข้อมูล ให้ลากฟิลด์ลองจิจูดแบบกำหนดเองไปยังแถบ คอลัมน์

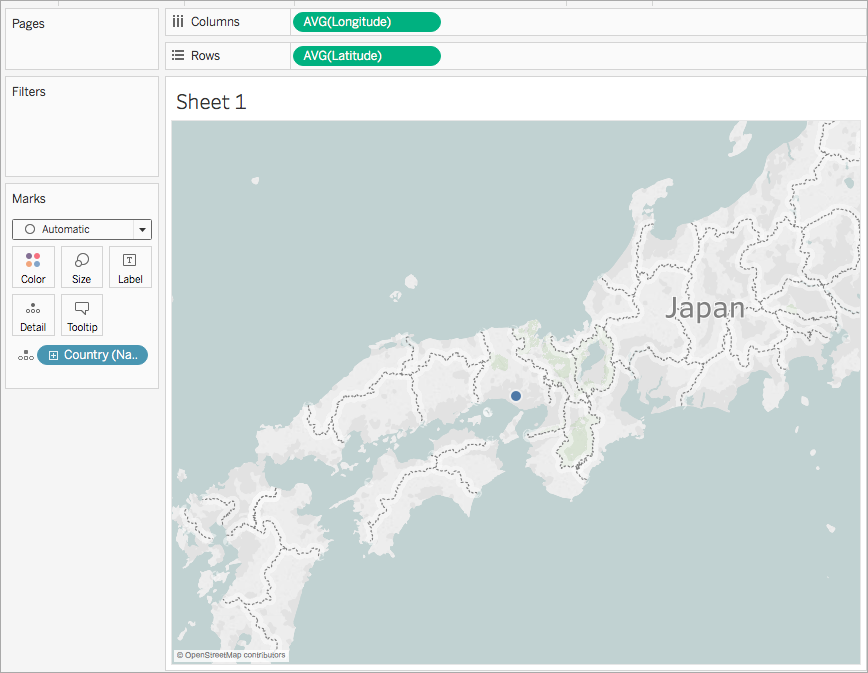

ในแผง ข้อมูล ในส่วน “มิติข้อมูล” ให้ลากฟิลด์ทางภูมิศาสตร์ไปยัง รายละเอียด บนการ์ด “เครื่องหมาย”
ในตัวอย่างนี้จะใช้ฟิลด์ทางภูมิศาสตร์ “ประเทศ (ชื่อ)”
บนการ์ด “เครื่องหมาย” ให้คลิกดรอปดาวน์ประเภทของเครื่องหมาย แล้วเลือกแผนที่
แผนที่จะอัปเดตเป็นแผนที่ที่มีการระบายสี
ในแถบ “แถว” กด Ctrl และคลิก (กด Command และคลิกบน Mac) แล้วลากฟิลด์ละติจูดแบบกำหนดเองไปทางขวา ระบบจะคัดลอกฟิลด์

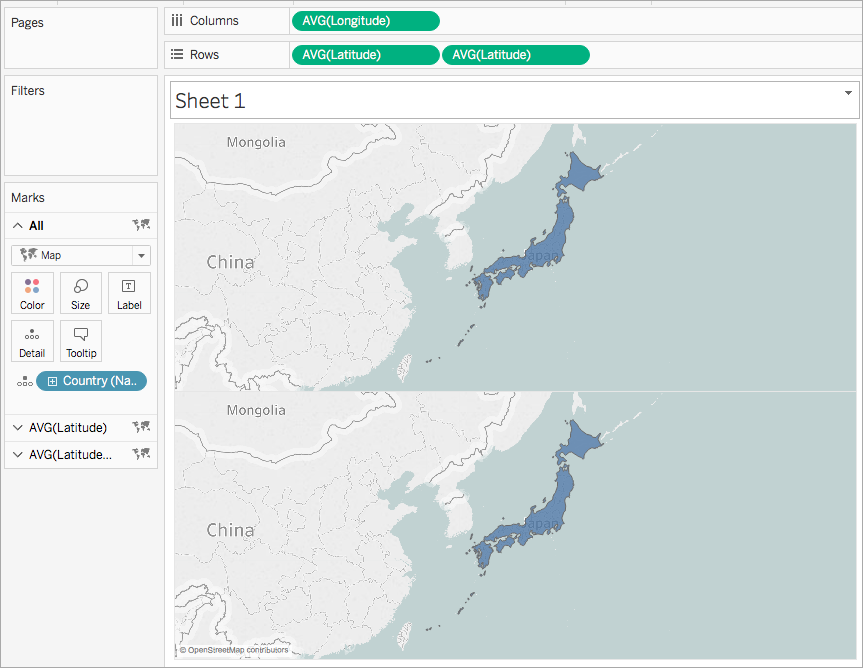

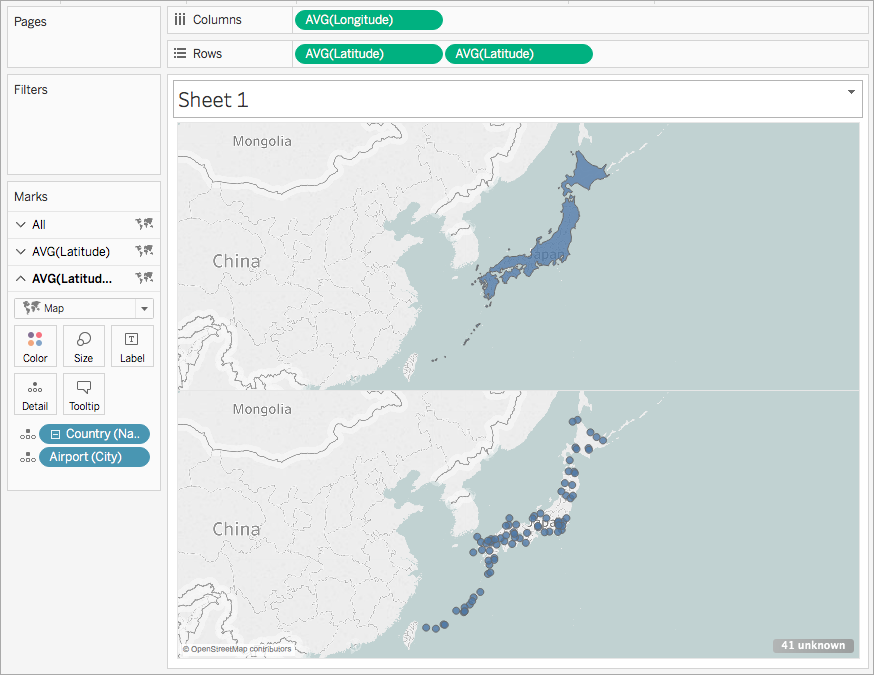

ระบบจะสร้างแผนที่ที่สองที่เหมือนกันทุกประการ และการ์ด “เครื่องหมาย” จะอัปเดตและมีสามแท็บ แท็บตรงกลางมีไว้สำหรับแผนที่ด้านบน และแท็บด้านล่างมีไว้สำหรับแผนที่ด้านล่าง
บนการ์ด “เครื่องหมาย” ให้คลิกที่แท็บด้านล่างและลบฟิลด์ทางภูมิศาสตร์โดยการลากออกไป
ในแผง ข้อมูล ให้ลากฟิลด์ทางภูมิศาสตร์ใหม่ไปยัง รายละเอียด บนการ์ด “เครื่องหมาย”
ในตัวอย่างนี้จะใช้ “สนามบิน (เมือง)”
บนการ์ด “เครื่องหมาย” ให้คลิก สี แล้วเลือกสีสำหรับเครื่องหมายต่างๆ ในตัวอย่างนี้จะใช้สีส้ม
บนแถบ “แถว” ให้คลิกขวาที่ฟิลด์ละติจูดแบบกำหนดเองทางด้านขวา แล้วเลือก แกนคู่

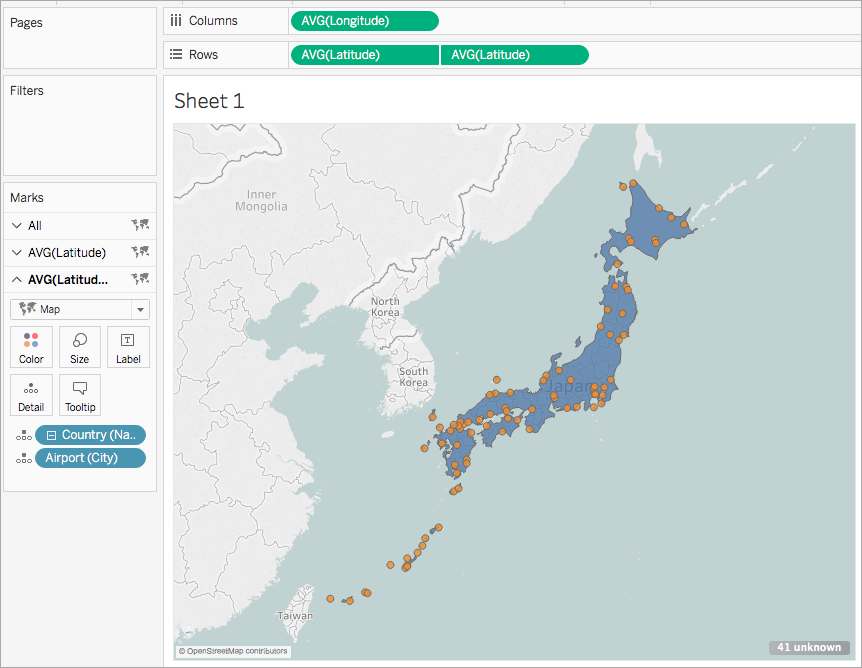

ตอนนี้ระบบจะรวมแผนที่ทั้งสองเข้าด้วยกัน
ทำตามขั้นตอนในแต่ละสถานการณ์เพื่อเรียนรู้วิธีการสร้างแผนที่แกนคู่จากฟิลด์ละติจูดและลองจิจูดแบบสร้างและแบบกำหนดเอง
วิธีที่ดีที่สุดสำหรับการสร้างแผนที่แกนคู่ที่มีฟิลด์ละติจูดและลองจิจูดสองชุดคือ
ต้องนำฟิลด์ “ละติจูด (สร้าง)” และ “ลองจิจูด (สร้าง)” ไปวางไว้บนแถบ “คอลัมน์” และ “แถว”
ต้องนำฟิลด์ละติจูดและลองจิจูดแบบกำหนดเองไปวางไว้บนการ์ด “เครื่องหมาย” แล้วเปลี่ยนเป็นมิติข้อมูล หากต้องการข้อมูลเพิ่มเติม โปรดดู ขั้นตอนที่ 11 และ 12 ในสถานการณ์ที่ 1
ต้องกำหนดบทบาททางภูมิศาสตร์ให้กับฟิลด์ละติจูดและลองจิจูดแบบกำหนดเองว่าเป็น “ละติจูด” และ “ลองจิจูด” หากต้องการข้อมูลเพิ่มเติม โปรดดู กำหนดบทบาททางภูมิศาสตร์
เมื่อรวมแหล่งข้อมูลหลายแหล่งเข้าด้วยกัน ให้ใช้การรวม “ภายนอกทั้งหมด” หากต้องการข้อมูลเพิ่มเติม โปรดดู รวมข้อมูลของคุณ
สถานการณ์ที่ 1 ใช้ฟิลด์ละติจูดและลองจิจูดแบบสร้างและแบบกำหนดเองจากแหล่งข้อมูลเดียว
เปิด Tableau Desktop และเชื่อมต่อกับแหล่งข้อมูล

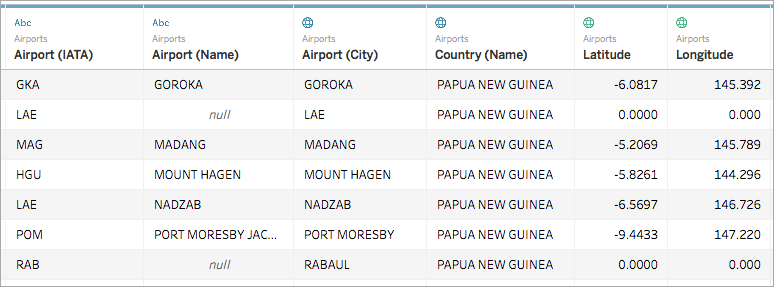

ในตัวอย่างนี้จะใช้สเปรดชีต Excel ที่มีชื่อประเทศและเมือง และมีคอลัมน์ละติจูดและลองจิจูดแบบกำหนดเองสำหรับสถานที่ตั้งของสนามบินทั่วโลก
ไปที่เวิร์กชีตใหม่
คุณจะเห็นว่าแผงข้อมูลในส่วน “การวัดผล” มีฟิลด์ละติจูดและลองจิจูดแบบกำหนดเองสองชุด ได้แก่ ฟิลด์ละติจูดและลองจิจูดแบบกำหนดเองจากแหล่งข้อมูล และฟิลด์ละติจูดและลองจิจูดแบบสร้าง ซึ่ง Tableau สร้างขึ้นจากฟิลด์ทางภูมิศาสตร์ของคุณ
ในแผงข้อมูล ในส่วน “การวัดผล” ให้ลากลองจิจูด (สร้าง) ไปยังแถบคอลัมน์
ในแผงข้อมูล ในส่วน “การวัดผล” ให้ลากละติจูด(สร้าง) ไปยังแถบแถว
ในแผง ข้อมูล ในส่วน “มิติข้อมูล” ให้ลากตำแหน่งที่ตั้งทางภูมิศาสตร์ไปยัง รายละเอียด บนการ์ด “เครื่องหมาย”

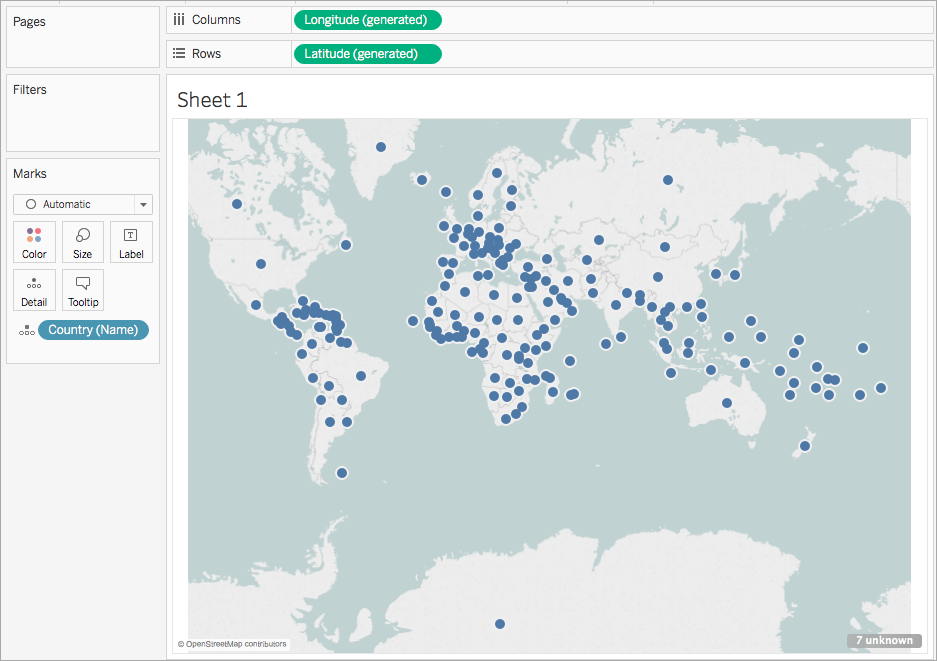

ในตัวอย่างนี้จะใช้ ประเทศ (ชื่อ) ระบบจะสร้างมุมมองแผนที่ที่มีจุดข้อมูลจากทุกประเทศในแหล่งข้อมูล
บนการ์ด “เครื่องหมาย” ให้คลิกดรอปดาวน์ “ประเภทของเครื่องหมาย” แล้วเลือกแผนที่

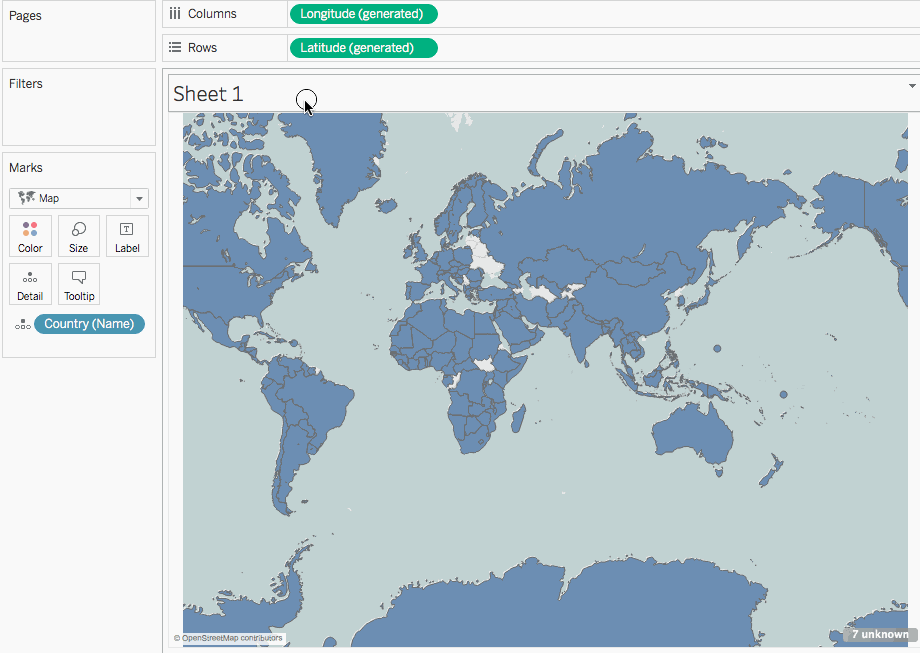

ในแถบ “แถว” กด Ctrl และคลิก (กด Command และคลิกบน Mac) แล้วลากฟิลด์ ละติจูด (สร้าง) ไปทางขวา ระบบจะคัดลอกฟิลด์
ระบบจะสร้างแผนที่ที่สองที่เหมือนกันทุกประการ และการ์ด “เครื่องหมาย” จะอัปเดตและมีสองแท็บที่มีป้ายกำกับว่า “ละติจูด (สร้าง)” แท็บด้านบนมีไว้สำหรับแผนที่ด้านบน และแท็บด้านล่างมีไว้สำหรับแผนที่ด้านล่าง
บนการ์ด “เครื่องหมาย” ให้คลิกแท็บ ละติจูด (สร้าง) ด้านล่าง แล้วลบ ประเทศ (ชื่อ)
ในแผงข้อมูลในส่วน “การวัดผล” ให้ลากฟิลด์ละติจูด แบบกำหนดเองไปยังรายละเอียดบนการ์ด “เครื่องหมาย”
ในแผงข้อมูลในส่วน “การวัดผล” ให้ลากฟิลด์ลองจิจูดแบบกำหนดเองไปยังรายละเอียดบนการ์ด “เครื่องหมาย”
บนการ์ด “เครื่องหมาย” ให้คลิกขวาที่ฟิลด์ ละติจูด แบบกำหนดเอง แล้วเลือก มิติข้อมูล
ทำซ้ำขั้นตอนที่ 11 สำหรับฟิลด์ ลองจิจูด แบบกำหนดเอง
บนการ์ด “เครื่องหมาย” ให้คลิก สี แล้วเลือกสีใหม่
ในตัวอย่างนี้จะใช้สีส้ม

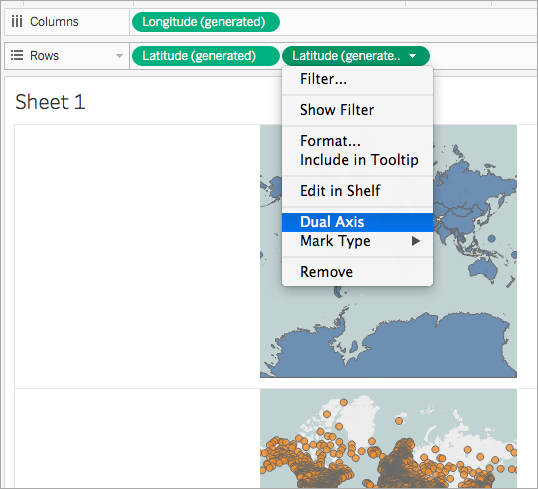

บนแถบ “แถว” ให้คลิกขวาที่ฟิลด์ ละติจูด (สร้าง) ทางด้านขวา แล้วเลือก แกนคู่

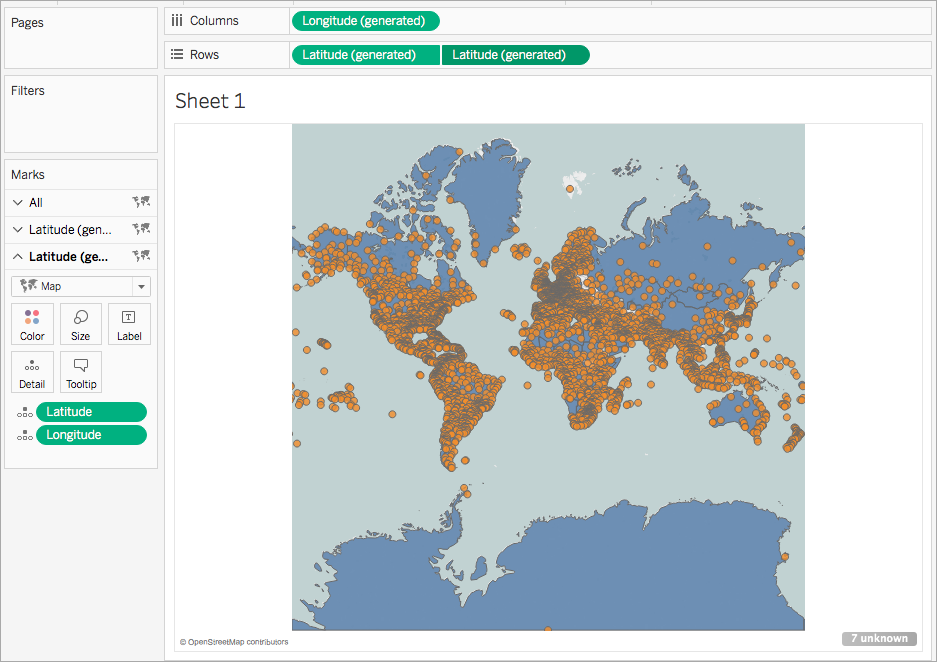

ตอนนี้ระบบจะรวมแผนที่ทั้งสองเข้าด้วยกัน คุณสามารถกรองมุมมองตามต้องการหรือซูมเข้าไปดูพื้นที่เฉพาะเจาะจงได้
ตรวจสอบงานของคุณ! ดูขั้นตอนที่ 2 - 14 ด้านล่าง
สถานการณ์ที่ 2 รวมข้อมูลเชิงพื้นที่เข้ากับแหล่งข้อมูลที่แยกต่างหาก แล้วแสดงข้อมูลจากแหล่งข้อมูลทั้งหมดบนแผนที่เดียวกัน
เปิด Tableau Desktop และเชื่อมต่อกับแหล่งข้อมูลเชิงพื้นที่ หากต้องการข้อมูลเพิ่มเติม โปรดดู เชื่อมต่อไปยังไฟล์เชิงพื้นที่
ในตัวอย่างนี้จะใช้ไฟล์รูปร่างที่มีข้อมูลแบบหลายเหลี่ยมสำหรับรัฐต่างๆ ของสหรัฐอเมริกา
ในหน้า “แหล่งข้อมูล” ในแผง “การเชื่อมต่อ” ให้คลิก เพิ่ม
เชื่อมต่อกับแหล่งข้อมูลอื่น
ในตัวอย่างนี้จะใช้สเปรดชีต Excel ที่มีคอลัมน์ละติจูดและลองจิจูดแบบกำหนดเอง

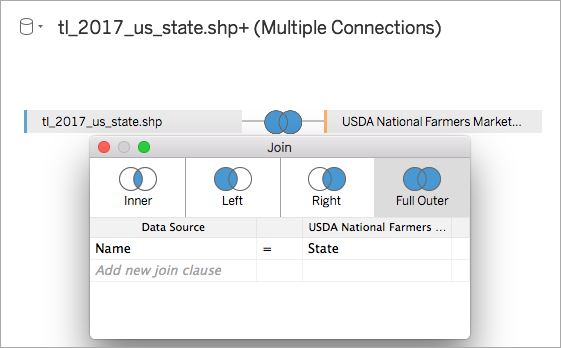

รวมแหล่งข้อมูลใหม่เข้ากับข้อมูลเชิงพื้นที่โดยใช้การรวมข้อมูล “ภายนอกทั้งหมด” หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับวิธีการรวมข้อมูล โปรดดู รวมข้อมูลของคุณ
ในตัวอย่างนี้จะผนวกข้อมูลในสเปรดชีต Excel เข้ากับไฟล์รูปร่างโดยใช้คอลัมน์ที่มีชื่อรัฐจากแหล่งข้อมูลแต่ละแหล่ง
ไปที่เวิร์กชีตใหม่
คุณจะเห็นว่าในแผงข้อมูลมี “มิติข้อมูล” สองชุดและ “การวัดผล” อีกสองชุด ซึ่งแต่ละชุดเป็นของแหล่งข้อมูลแต่ละแหล่ง
ในแผงข้อมูล ในส่วน “การวัดผล” ให้ลากละติจูด(สร้าง) ไปยังแถบแถว
ในแผงข้อมูล ในส่วน “การวัดผล” ให้ลากลองจิจูด (สร้าง) ไปยังแถบคอลัมน์
ระบบจะสร้างแผนที่ว่างเปล่า
ในแผง ข้อมูล ให้ลากฟิลด์ “เรขาคณิต” จากแหล่งข้อมูลเชิงพื้นที่ของคุณ หรือฟิลด์ทางภูมิศาสตร์จากแหล่งข้อมูลใน Excel ของคุณไปยัง รายละเอียด บนการ์ด “เครื่องหมาย”
ฟิลด์ที่คุณเลือกจะเป็นเลเยอร์ข้อมูลด้านล่าง ตัวอย่างเช่น หากคุณมีข้อมูลแบบหลายเหลี่ยมในไฟล์เชิงพื้นที่ ให้ใช้ฟิลด์ “เรขาคณิต” เพื่อให้เลเยอร์ด้านล่างเป็นรูปหลายเหลี่ยมที่มีการระบายสี หากคุณมีเรขาคณิตเชิงเส้นในไฟล์เชิงพื้นที่ ให้ใช้ฟิลด์ทางภูมิศาสตร์จากแหล่งข้อมูลใน Excel ของคุณและจัดรูปแบบแผนที่ให้เป็นแผนที่ที่มีการระบายสีหรือแผนที่แบบจุด
ในตัวอย่างนี้จะใช้ฟิลด์ เรขาคณิต จากไฟล์รูปร่าง แผนที่จะอัปเดตเป็นแผนที่ที่มีการระบายสีของสหรัฐอเมริกา
ในแถบ “แถว” กด Ctrl และคลิก (กด Command และคลิกบน Mac) แล้วลากฟิลด์ ละติจูด (สร้าง) ไปทางขวา ระบบจะคัดลอกฟิลด์
ระบบจะสร้างแผนที่ที่สองที่เหมือนกันทุกประการ และการ์ด “เครื่องหมาย” จะอัปเดตและมีสองแท็บที่มีป้ายกำกับว่า “ละติจูด (สร้าง)” แท็บด้านบนมีไว้สำหรับแผนที่ด้านบน และแท็บด้านล่างมีไว้สำหรับแผนที่ด้านล่าง
บนการ์ด “เครื่องหมาย” ให้คลิกแท็บ ละติจูด (สร้าง) ด้านล่าง แล้วลบฟิลด์ทางภูมิศาสตร์
ในตัวอย่างนี้จะลบ COLLECT(เรขาคณิต)
ในแผงข้อมูล ในส่วน “การวัดผล” ให้คลิกขวาที่ฟิลด์ละติจูดแบบกำหนดเอง แล้วเลือกบทบาททางภูมิศาสตร์ > ละติจูด หากต้องการข้อมูลเพิ่มเติม โปรดดู กำหนดบทบาททางภูมิศาสตร์
ในแผงข้อมูล ในส่วน “การวัดผล” ให้คลิกขวาที่ฟิลด์ลองจิจูดแบบกำหนดเอง แล้วเลือกบทบาททางภูมิศาสตร์ > ลองจิจูด

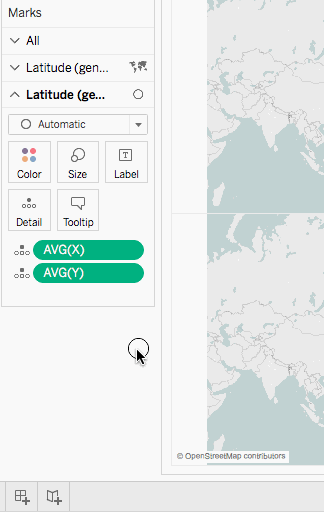

ในแผงข้อมูลในส่วน “การวัดผล” ให้ลากฟิลด์ละติจูดแบบกำหนดเองไปยังรายละเอียดบนการ์ด “เครื่องหมาย”
ในตัวอย่างนี้ ฟิลด์ละติจูดแบบกำหนดเองจะชื่อ Y
ในแผงข้อมูลในส่วน “การวัดผล” ให้ลากฟิลด์ลองจิจูดแบบกำหนดเองไปยังรายละเอียดบนการ์ด “เครื่องหมาย”
ในตัวอย่างนี้ ฟิลด์ลองจิจูดแบบกำหนดเองจะชื่อ X

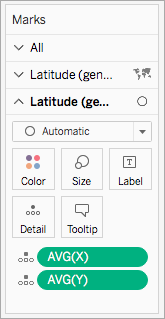

บนการ์ด “เครื่องหมาย” ให้คลิกขวาที่ฟิลด์ ละติจูดแบบกำหนดเอง แล้วเลือก มิติข้อมูล
ทำซ้ำขั้นตอนที่ 13 สำหรับฟิลด์ลองจิจูดแบบกำหนดเอง
บนการ์ด “เครื่องหมาย” ให้คลิก สี แล้วเลือกสีใหม่
ในตัวอย่างนี้จะใช้สีส้ม
บนแถบ “แถว” ให้คลิกขวาที่ฟิลด์ ละติจูด (สร้าง) ทางด้านขวา แล้วเลือก แกนคู่

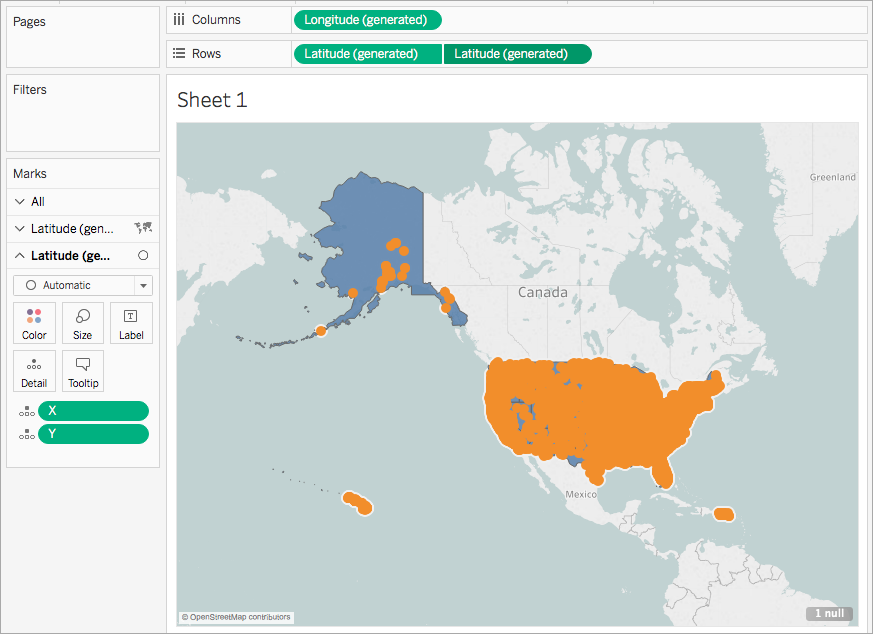

ตอนนี้ระบบจะรวมแผนที่ทั้งสองเข้าด้วยกัน คุณสามารถกรองมุมมองตามต้องการหรือซูมเข้าไปดูพื้นที่เฉพาะเจาะจงได้
ตรวจสอบงานของคุณ! ดูขั้นตอนที่ 1 - 18 ด้านล่าง
