Een boxplot maken
Gebruik boxplots, ook wel box-en-whiskerplots genoemd, om de distributie van waarden langs een as weer te geven.
Boxes (kaders) geven de middelste 50 procent van de data aan (dat wil zeggen, de middelste twee kwartielen van de distributie van de data).

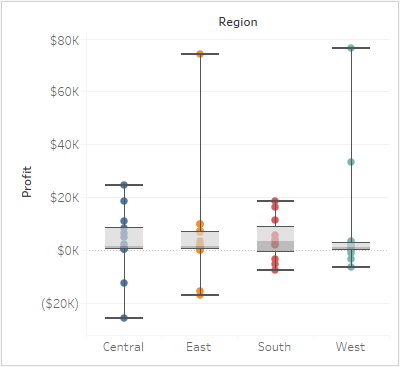

U kunt lijnen configureren, whiskers genoemd, om alle punten binnen 1,5 keer het interkwartielbereik weer te geven (met andere woorden, alle punten binnen 1,5 keer de breedte van de aangrenzende box), of alle punten met de maximale omvang van de data, zoals getoond in de volgende afbeelding:
De basisbouwstenen voor een box- en whiskerplot zijn als volgt:
Markeringstype: | Cirkel |
Container Kolommen: | Dimensie |
Container Rijen: | Meetwaarde |
Detail: | Dimensie |
Referentielijn: | Boxplot Zie Referentielijnen, -banden, -distributies en -vakken(Link wordt in een nieuw venster geopend) voor informatie over het toevoegen van een referentielijn. |
Volg deze stappen om een boxplot te maken die kortingen per regio en klantsegment weergeeft:
Maak verbinding met de databron Voorbeeld - Superstore.
Sleep de dimensie Segment naar Kolommen.
Sleep de meetwaarde Korting naar Rijen.
Tableau maakt een verticale as en geeft een staafdiagram weer, het standaarddiagramtype als er een dimensie op de container Kolommen en een meetwaarde op de container Rijen is.
Sleep de dimensie Regio naar Kolommenen zet het neer aan de rechterkant van Segment.
Nu hebt u een hiërarchie met twee niveaus van dimensies, van links naar rechts in de weergave, met regio's (onderaan weergegeven) die genest zijn in segmenten (bovenaan weergegeven).
Klik op Laten zien in de werkbalk en selecteer vervolgens het diagramtype Box- en whiskerplot.
Tableau geeft de boxplot weer:
Merk op dat er slechts een paar markeringen in elke boxplot staan. Ook heeft Tableau Regio van de container Kolommen opnieuw toegewezen aan de kaart Markeringen. Toen u het diagramtype veranderde in een boxplot, heeft Tableau bepaald wat de afzonderlijke markeringen in de plot moesten vertegenwoordigen. Er werd bepaald dat de markeringen regio's moesten vertegenwoordigen. Wij zullen dat veranderen.
Sleep Regio van de kaart Markeringen terug naar Kolommen, rechts van Segment.
De horizontale lijnen zijn afgevlakte boxplots, wat gebeurt als boxplots gebaseerd zijn op één enkele markering.
Boxplots zijn bedoeld om een distributie van data weer te geven, en dat kan lastig zijn als data geaggregeerd zijn, zoals in de huidige weergave.
Selecteer Analyse > Meetwaarden aggregeren om data te desaggregeren.
Met deze opdracht wordt aggregatie in- of uitgeschakeld, en omdat data standaard worden geaggregeerd in Tableau, worden de data de eerste keer dat u deze opdracht selecteert, gedesaggregeerd.
Zie Data desaggregeren voor meer informatie.
In plaats van één enkele markering voor elke kolom in de weergave ziet u nu een reeks markeringen, één voor elke rij in uw databron.
De weergave toont nu de informatie die we willen zien. De overige stappen maken de weergave leesbaarder en aantrekkelijker.
Klik op de knop Omwisselen
om de assen te verwisselen:De boxplots lopen nu van links naar rechts:
Klik met de rechtermuisknop (Control-klik op een Mac) op de onderste as en selecteer Referentielijn bewerken.
Selecteer in het dialoogvenster Referentielijn, band of vak bewerken in de vervolgkeuzelijst Invullen een interessant kleurenschema.
Zie Een boxplot toevoegen in het artikel Referentielijnen, -banden, -distributies en -vakken voor meer informatie.
Nu is uw weergave compleet:
U ziet dat de korting voor alle segmenten in de regio West hetzelfde was. U kunt ook zien dat het interkwartielbereik (van het 25e percentiel tot het 75e percentiel) voor kortingen het grootst was in de regio Centraal voor de consumenten- en zakelijke segmenten.
Zie Referentielijnen, -banden, -distributies en -vakken voor meer informatie over boxplots.
Controleer uw werk. Bekijk stap 1-10 hieronder:
Opmerking: in Tableau 2020.2 en hoger worden Dimensies en Meetwaarden niet meer als labels weergegeven in het deelvenster Data. Velden worden weergegeven per tabel of map.
