Met Datamodel weergeven kunt u de structuur van uw databron bekijken in de context van de visualisatie. In plaats van heen en weer te schakelen tussen een visualisatie en het tabblad Databron om na te gaan hoe tabellen gerelateerd zijn, kunt u een dialoogvenster openen terwijl u zich op het tabblad van een werkblad bevindt. Net als met de berekeningseditor kunt u met dit dialoogvenster werken met de visualisatie terwijl deze geopend is.

U krijgt toegang tot het dialoogvenster Datamodel weergeven door het menu Werkblad te openen enDatamodel weergeven te selecteren.

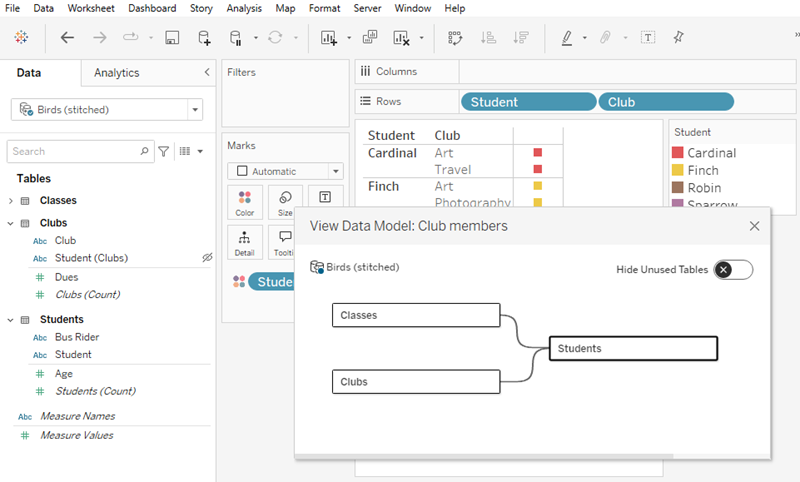

Er verschijnt een dialoogvenster waarin het datamodel van de actieve databron wordt weergegeven als visueel hulpmiddel bij het maken van visualisaties.

Als Ongebruikte tabellen verbergen is ingeschakeld en velden aan de visualisatie worden toegevoegd of hieruit worden verwijderd, wordt het diagram Datamodel weergeven automatisch bijgewerkt. Dit kan vooral handig zijn voor het begrijpen van relaties op veldniveau in databronnen met meerdere basistabellen(Link wordt in een nieuw venster geopend).

Aangezien Datamodel weergeven momenteel niet laat zien welke velden bij elke tabel behoren, kan het handig zijn om het deelvenster Data te ordenen op tabel in plaats van op map(Link wordt in een nieuw venster geopend) bij gebruik van deze functie.

Datamodel weergeven is alleen-lezen en biedt u geen mogelijkheid om informatie over het datamodel te inspecteren (zoals relatieclausules of instellingen voor prestatieopties voor een relatie, of de onderliggende fysieke laag van een tabel). Deze informatie is alleen beschikbaar op het tabblad Databron.

Met Datamodel weergeven wordt de actieve databron weergegeven. Welke databron als actief wordt beschouwd, hangt ervan af of de visualisatie een veld bevat.

• Als het tabblad van het werkblad minstens één veld in gebruik heeft, wordt die databron in het dialoogvenster altijd weergegeven, ongeacht de databron die is geselecteerd in het deelvenster Data.
  • Het datamodel kan niet worden weergegeven voor kubusdatabronnen of werkbladen met actieve datacombinatie.
• Als het tabblad van het werkblad leeg is, wordt in het dialoogvenster Datamodel de databron getoond die is geselecteerd in het deelvenster Data. U kunt schakelen tussen de databronnen en zo elk datamodel afzonderlijk bekijken.
• Als er kaartlagen zijn met meerdere databronnen, dan bepaalt de actieve kaartlaag welke databron actief is.

Met de schakelfunctie Ongebruikte tabellen verbergen kunt u schakelen tussen een weergave van de volledige databron en een beknoptere versie waarmee alleen tabellen worden weergegeven die in gebruik zijn in de visualisatie. In deze context betekent in gebruik dat de tabel:

• een veld in de visualisatie heeft, of
• een pass-through-tabel is die wordt gebruikt om in de visualisatie gebruikte velden te relateren die afkomstig zijn uit tabellen zonder directe relatie tussen de velden.

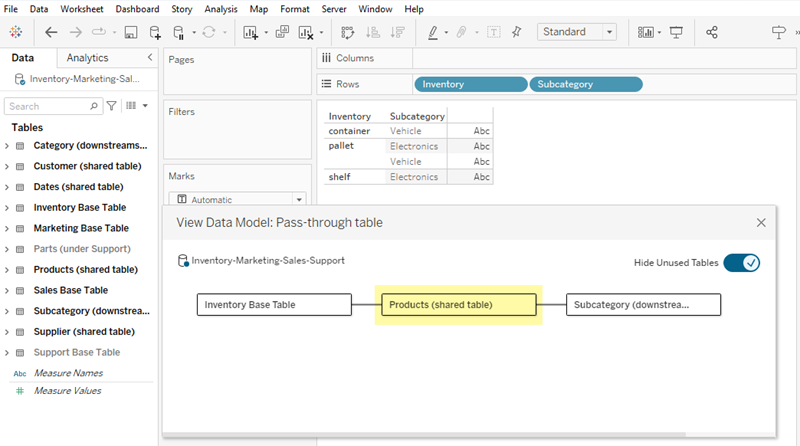

In dit geval bestaat de visualisatie uit twee velden, één veld uit de tabel Inventaris en één veld uit de tabel Subcategorie. De tabel Producten is aanwezig wanneer Ongebruikte tabellen verbergen is ingeschakeld omdat de tabellen Inventaris en Subcategorie beide aan Producten zijn gerelateerd, maar niet rechtstreeks aan elkaar. De tabel Producten is een pass-through-tabel en is vereist in het diagram Datamodel.

Opmerking: Ongebruikte tabellen verbergen is niet beschikbaar voor lege werkbladen.
